Tube tester RPG 4-3 |
Wumpus´s Old Radio World |
Roehren-Pruefer RPG 4-3 |

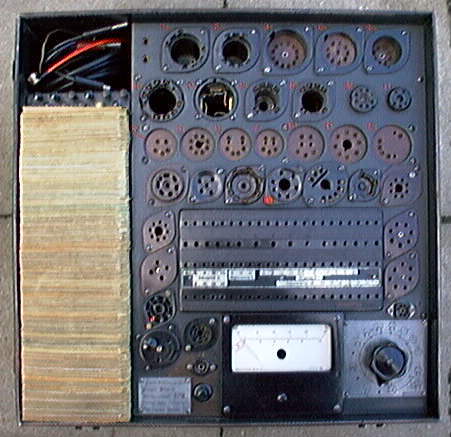

| The tube tester RPG4/3 of "Funke"

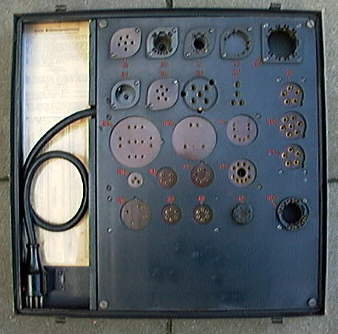

disposes of approx. 1200 test - cards. In upper cover

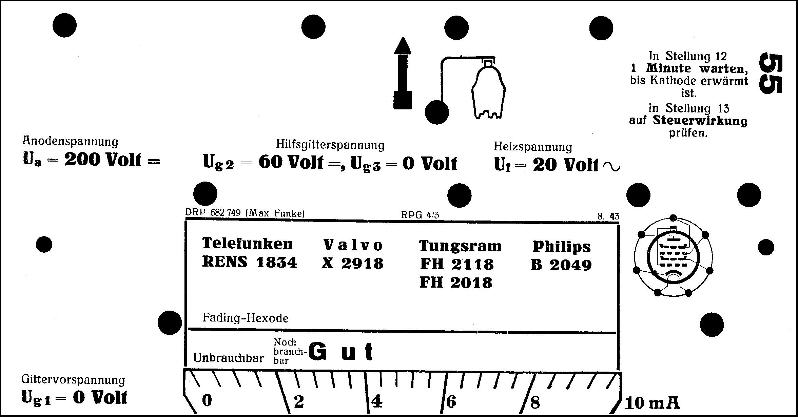

more tube test sockets. For each tube to be tested, a test card is put on
a test array of jacks , arranged in four horizontal
rows . Into this matrix of jacks, plugs are pushed where indicated by holes
in the selected test card. In this way the required electrical connections
for different tubes are made and the functions of the tube are then tested
with a 14 - position rotary switch .
(Photos by Axel Walisch) |
 |
Röhren-Pruefgeraet Funke RPG 4-3 fuer den Einsatz im militaerischen Bereich.
Im Geraete-Deckel befinden sich weitere Roehrenfassungen.
Das Geraet verfuegt ueber ca. 1200 Pruef-Karten. Auf dem Steckfeld (4 Reihen) werden die Verbindungen fuer
die jeweilige Roehre geschaltet. Mit dem 14 - stufigen Pruef-Schalter
werden dann die einzelnen Funktionen getestet.
(Photos von Axel Walisch) |
