Dateien laden , verschiedene Dateiformate

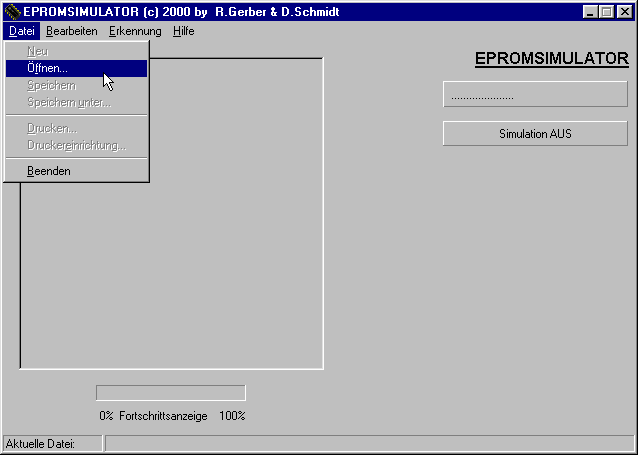

Um Dateien in den EPROMSIMULATOR zu laden, wird im Menü Datei der Punkt Öffnen aufgerufen. Es erscheint ein Fenster in dem die Art der zu öffnenden Datei ausgewählt und die Datei mit der Maus angeklickt werden kann, um sie zu öffnen.

Es gibt momentan 4 verschiedene Dateiformate die unterstützt werden:

*.txt Normale MS-DOS Textdateien zu Testzwecken
*.bin Binärdateien zu Testzwecken
*.hex Intel Hexdateien
*.s?? Motorola Hexdateien im S – Format



Die Datei wird in den RAM des EPROM - SIM. geladen und ist unter dem Menüpunkt Erkennung / Detailansicht jederzeit einzusehen.

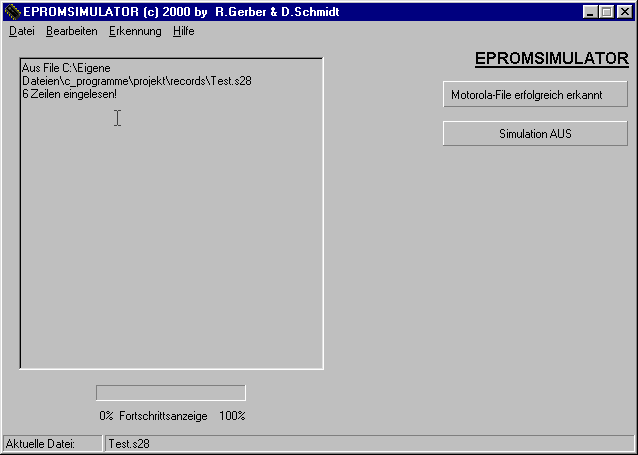

Nach dem Einlesen erscheint im Statusfenster eine Meldung über den Erfolg oder das Fehlschlagen dieser Operation. Es wird weiterhin eine Meldung über die aktuelle Dateiart ausgegeben.



Detailansicht

Mit dem Menüpunkt Erkennung / Detailansicht wird die Hex-Datei mit ihren einzelnen Zeilen und den darin enthaltenen Daten dargestellt.



Simulation anschalten

Über den Menüpunkt Erkennung / Simulation AN wird der Simulationsbetrieb angeschaltet. Im EPROMSIMULATOR können keine neuen Daten geschrieben werden. Für das Zielsystem verhält sich der Simulator wie ein EPROM.
Anzeige dieses Betriebsmodus durch die rote Schaltfläche und der Meldung
Simulation AN. Wechseln in den Normalzustand durch Klicken auf Erkennung / Simulation AUS.

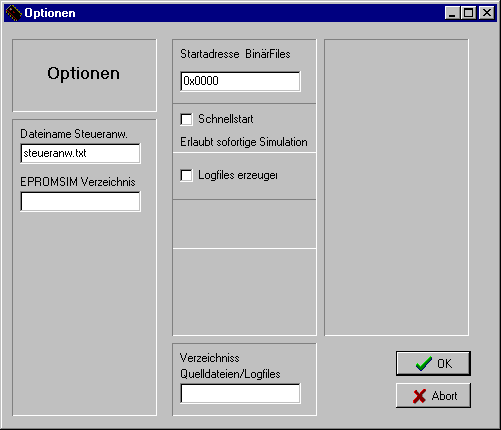

Optionen

Im Menü Optionen werden die Einstellungen vorgenommen. Diese Einstellungen werden dauerhaft abgespeichert, so daß die Einstellungen bei einem erneuten Start wieder aktuell sind.
Unter anderem wird hier der aktuelle IO/ Port für die LPT- Schnittstelle festgelegt.
